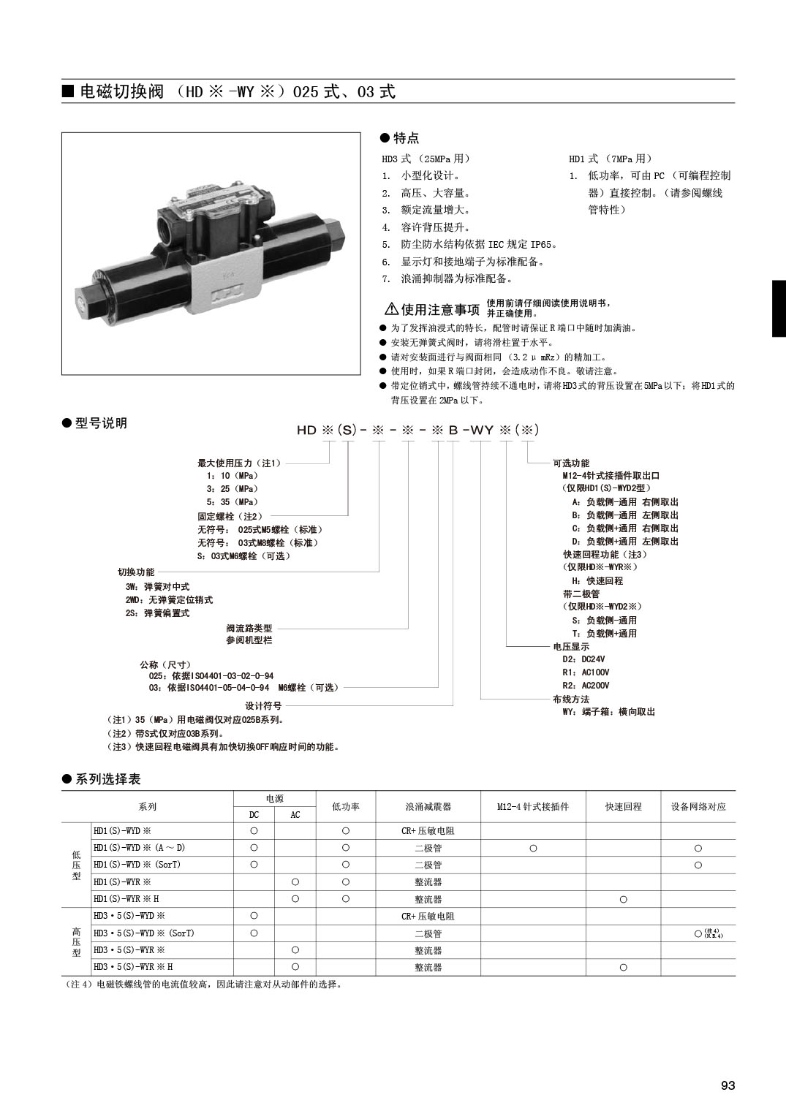

电磁切换阀 （HD ※ -WY ※）025 式、03 式

● 特点

● 为了发挥油浸式的特长，配管时请保证 R 端口中随时加满油。

● 安装无弹簧式阀时，请将滑柱置于水平。

● 请对安装面进行与阀面相同 （3.2 μ mRz）的精加工。

● 使用时，如果 R 端口封闭，会造成动作不良。敬请注意。

● 带定位销式中，螺线管持续不通电时，请将 HD3式的背压设置在 5MPa以下；将 HD1式的

背压设置在 2MPa 以下。

● 系列选择表

HD3 式 （25MPa 用） HD1 式 （7MPa 用）

1. 小型化设计。

2. 高压、大容量。

3. 额定流量增大。

4. 容许背压提升。

5. 防尘防水结构依据 IEC 规定 IP65。

6. 显示灯和接地端子为标准配备。

7. 浪涌抑制器为标准配备。

1. 低功率，可由 PC （可编程控制

器）直接控制。（请参阅螺线

管特性）
